![{_CFG[site_title]}](/uploadfile/2019/0422/20190422013034216.jpg)
![{_CFG[site_title]}](/uploadfile/2019/0422/20190422013505744.jpg)
修補方法的選擇一般要考慮的因素：
1.判斷裂縫是活動的還是靜止的？
2.修補的主要目的是什么？是減少過多的滲漏、使裂縫處******水？是否需要加固處理？
3.裂縫產(chǎn)生的主要原因是什么？
4.裂縫未來的變化（數(shù)值和方向）如何？
混凝土裂縫修補的常見方法：
1.樹脂灌注法；2.表面封閉法；3.鉆孔嵌塞法；4.柔性封閉法；5.表面附加鋼筋法；6.灌漿法；7.干嵌填法；8.釘合法；9.聚合物浸入法（重力滲入和真空滲入）；10.迭合面層和表面處理法等等。
常見的混凝土裂縫修補原理的基本要點：

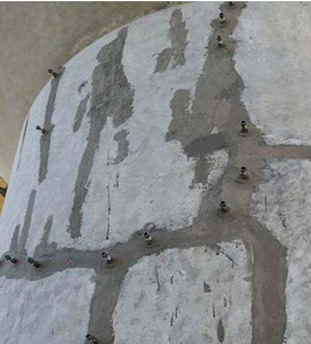

1.樹脂灌注法
環(huán)氧樹脂是常見的裂縫灌注材料。它具有較高的機械強度，并能抵抗混凝土所遇到的大多數(shù)化學侵蝕，樹脂可以灌入到0.05㎜的裂縫。除某些特殊的環(huán)氧樹脂之外，當裂縫是活動的、有滲漏的、不能干透的或者裂縫數(shù)量極多時，通常不易采用樹脂灌注法。北京冶建工程裂縫處理中心開發(fā)的具有國際******水平的YJ—自動壓力灌漿技術是樹脂灌注法的工法之一。
2.聚合物浸入法
A低粘度的液態(tài)樹脂可用來密封路面、橋面的不小于0.1㎜的裂縫。將樹脂涂刷到表面上，或者在水平表面上沿裂縫構筑臨時的堤圍，使樹脂溢于裂縫表面。
B更適合封閉多重無規(guī)則表面裂縫。先將裂縫表面密封，抽去真空，使裂縫中和孔隙中的空氣全部排除。再在大氣壓力下用純環(huán)氧樹脂漿料注入裂縫表面中。
3.釘合法
當必須恢復主裂縫斷面的抗拉強度時，使用釘合法比較適宜。特別比較適宜在不會損壞周圍結構的場合下用來鎖閉活動裂縫。用相對薄而長的金屬“縫合U形釘”跨過裂縫嵌入事先開好的槽溝中，用無收縮砂漿或者環(huán)氧樹脂基粘合劑來固定。
4.表面封閉法
這是簡單和普通的裂縫修補方法。用于修補對結構影響不大的靜止裂縫，通過密封裂縫來防止水汽、化學物質(zhì)和二氧化碳的侵入。
5.灌漿法
A普通水泥灌漿大體積水壩、厚混凝土墻、或者水工結構的巖石基礎上的裂縫，有時通過注入硅酸鹽水泥砂漿來密閉。
B聚合物灌注基于氨基甲酸乙酯或者丙烯酰胺聚合物的灌漿料，和水反應后形成固態(tài)沉淀物或泡沫材料，起到封閉裂縫的作用。可在潮濕環(huán)境中使用。
6.鉆孔嵌塞法
這種方法通常用來灌注墻體中的裂縫。如果要求密封防水，孔中應填入柔性瀝青來代替砂漿；如果灌注栓塞的作用比較重要，孔中則要灌注環(huán)氧樹脂。
7.柔性密封法
通常將活動裂縫轉(zhuǎn)變?yōu)檫\動節(jié)縫是比較適宜的辦法。沿裂縫邊緣開一凹槽并填入適當?shù)娜嵝圆牧稀９?jié)縫底部使用隔離層。
8.粘貼法
當運動不止作用于一個平面時，或者過度的運動已超過一個普通尺寸的凹槽所允許的范圍時，或者不可以切割出槽時可使用這個方法。用柔性的密封帶蓋住裂縫，僅將帶的邊緣部分粘住。
9.附加鋼筋法
A普通鋼筋首先將裂縫密閉，然后貫穿裂縫平面大約90°的方向鉆孔，將環(huán)氧樹脂注入孔內(nèi)，再將鋼筋插入孔中使之粘合成整體。
B外部施加預應力通過后張法施加應力，來加強結構件的主要部分或者封閉裂縫。
10.干嵌填法
用手工將低水灰比的砂漿連續(xù)嵌入裂縫，形成與原有混凝土結構緊密連接的密實砂漿。先在裂縫表面開槽，大約25㎜寬、25㎜深，清理后涂刷界面劑、連續(xù)嵌入低水灰比的砂漿。
11.迭合面層法
當結構表面存在大量的裂縫，而且采用其它辦法單獨處理各個裂縫過于昂貴時，用這個方法來密閉、覆蓋（不是修復）裂縫非常有效。對于偶然出現(xiàn)大面積網(wǎng)狀裂縫使用該法很有效。
12.自閉合法
混凝土依靠自身合攏裂縫稱為“自閉合”，這是在存在濕氣并且沒有拉應力作用時發(fā)生的一種現(xiàn)象。機理：由于周圍空氣和水中存在二氧化碳，使水泥漿中的氫氧化鈣發(fā)生碳化作用，結果碳酸鈣和氫氧化鈣晶體在裂縫內(nèi)析出并生長。晶體組合交織產(chǎn)生一種機械粘接作用，又被鄰近晶體之間以及晶體和水泥漿及骨料表面間的化學粘接作用所增強，混凝土裂縫部位的抗拉強度得到一定的恢復，裂縫也被密閉了。主要用于修補潮濕環(huán)境的結構。整個自閉合時期的水飽和必須連續(xù)保持。
13.涂層及其它表面處理法
修復開裂的混凝土結構可以使用范圍很廣的表面浸漬密封劑和涂料。如果混凝土開裂已經(jīng)穩(wěn)定，則可通過涂料獲得成功地修補。但不適合低溫區(qū)域操作。
